眾所周知，SiC材料的特性和優勢已被大規模地證實，它被認為是用于高電壓、高頻率的功率器件的理想半導體材料。SiC器件的可靠性是開發工程師所關心的重點之一，因為在出現基于Si材料的IGBT和MOSFET器件的同時，沒有出現基于SiC的類似器件。
與IGBT的區別：Vd-Id特性

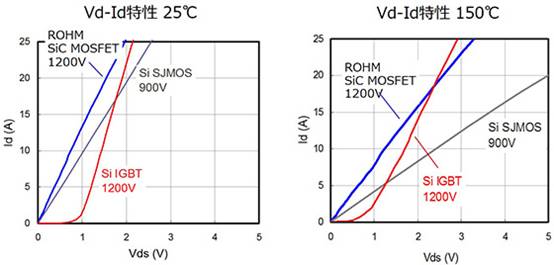

Vd-Id特性是晶體管最基本的特性之一。下面是25℃和150℃時的Vd-Id特性。
請看25℃時的特性圖表。SiC及Si MOSFET的Id相對Vd（Vds）呈線性增加，但由于IGBT有上升電壓，因此在低電流范圍MOSFET元器件的Vds更低（對于IGBT來說是集電極電流、集電極-發射極間電壓）。不言而喻，Vd-Id特性也是導通電阻特性。根據歐姆定律，相對Id，Vd越低導通電阻越小，特性曲線的斜率越陡，導通電阻越低。
IGBT的低Vd（或低Id）范圍（在本例中是Vd到1V左右的范圍），在IGBT中是可忽略不計的范圍。這在高電壓大電流應用中不會構成問題，但當用電設備的電力需求從低功率到高功率范圍較寬時，低功率范圍的效率并不高。
相比之下，SiC MOSFET可在更寬的范圍內保持低導通電阻。
與IGBT的區別：關斷損耗特性
前面多次提到過，SiC功率元器件的開關特性優異，可處理大功率并高速開關。在此具體就與IGBT開關損耗特性的區別進行說明。

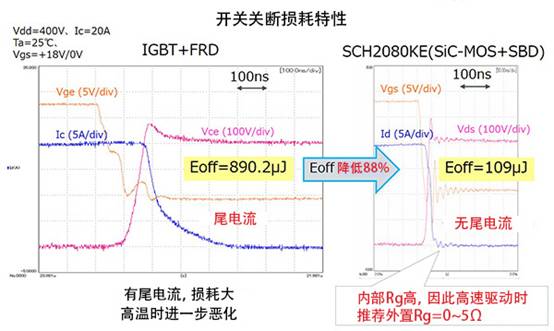

比較開關OFF時的波形可以看到，SiC-MOSFET原理上不流過尾電流，因此相應的開關損耗非常小。在本例中，SiC-MOSFET＋SBD（肖特基勢壘二極管）的組合與IGBT＋FRD（快速恢復二極管）的關斷損耗Eoff相比，降低了88%。
與IGBT的區別：導通損耗特性

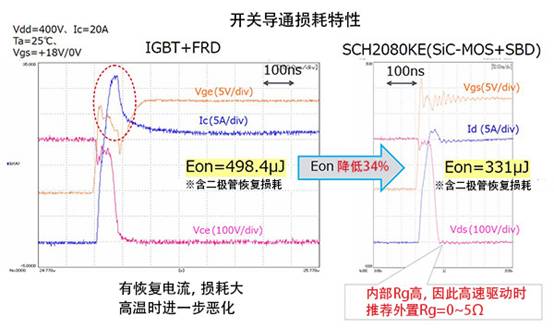

接下來看開關導通時的損耗。
IGBT在開關導通時，流過Ic（藍色曲線）用紅色虛線圈起來部分的電流。這多半是二極管的恢復電流帶來的，是開關導通時的一大損耗。請記住：在并聯使用SiC-SBC時，加上恢復特性的快速性，MOSFET開關導通時的損耗減少；FRD成對時的開關導通損耗與IGBT的尾電流一樣隨溫度升高而增加。
總之，關于開關損耗特性可以明確的是：SiC-MOSFET優于IGBT；SiC MOSFET也已經具有廣泛工業應用所要求的質量水平。另外，這里提供的數據是在羅姆試驗環境下的結果。驅動電路等條件不同，結果也可能不同，要記住具體問題具體分析哦！ |
